Толщина покрытия, мкм
|
Материал основания
|
Шаг между прорезями, мм
|
Нормативный документ
|
|
менее 60
|
твердое
|
1
|
ГОСТ 15140-78, ГОСТ-31149-2014, ISO 2409
|
|
от 60 до 120
|
твердое
|
2
|
ГОСТ 15140-78, ГОСТ-31149-2014, ISO 2409
|
|
от 50 до 125
|
твердое и мягкое
|
2
|
ASTM D3359
|
|
от 120 до 200
|
металл
|
3
|
ГОСТ 15140-78
|
Конструкция прибора:

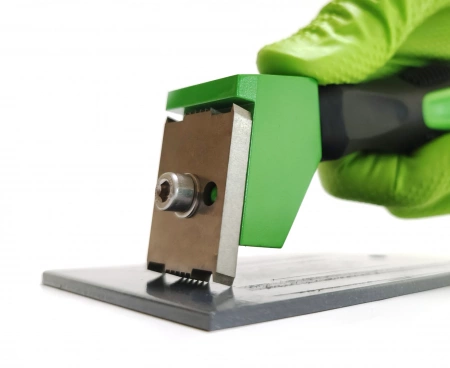

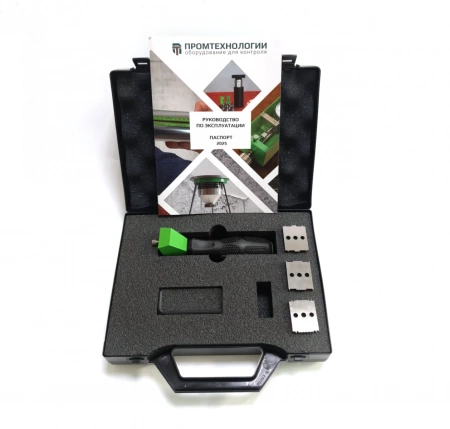

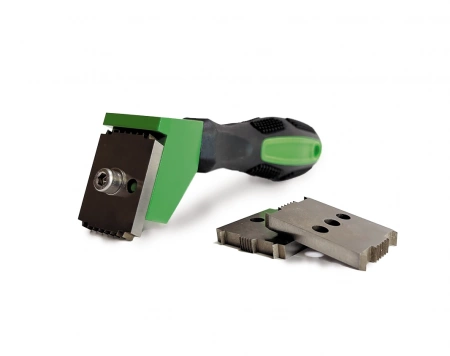

Конструктивно адгезиметр выполнен в виде ручки с держателем, на котором предусмотрено место для крепления сменных ножей, которые прикрепляются к ручке с помощью болта. В комплект прибора входят три многолезвийных двусторонних ножа с шагом между лезвиями 1, 2 и 3 мм.
На каждом ноже два комплекта одинаковых лезвий, поэтому при износе первого комплекта можно использовать новые лезвия с противоположной стороны ножа, для чего нужно его просто перевернуть.
1 – болт; 2 – нож; 3 – держатель; 4 – ручка; 5 – сменные ножи.
Применение адгезиметра надрезов резака ПРОМТ АН-Р по методу параллельных надрезов:

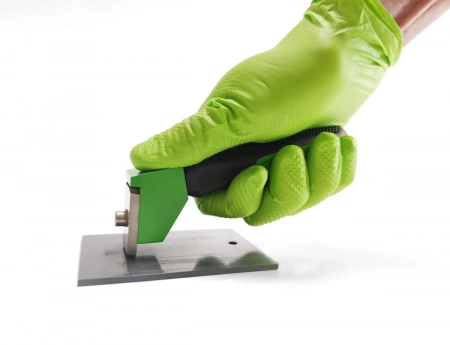

1. Поставить прибор на покрытие, прижать резак к покрытию, и с достаточно сильным нажимом провести резаком по покрытию на расстояние примерно 25 мм, прорезая покрытие до металла. Скорость резания должна быть от 20 до 40 мм/с;
2. Перпендикулярно надрезам приложить полоску липкой ленты размером 10х100 мм и плотно ее прижать, оставляя один конец полоски не приклеенным;
3. Быстрым движением ленту отрывают перпендикулярно от покрытия. Адгезию по методу параллельных надрезов оценивают по трехбалльной шкале.
Оценка адгезии в соответствии с ГОСТ 15410-78 (метод параллельных надрезов):
|
Балл
|
Описание поверхности лакокрасочного покрытия после нанесения надрезов и снятия липкой ленты
|
Внешний вид покрытия
|
|
1
|
Края надрезов гладкие.
|
|
|
2
|
Незначительное отслаивание пленки по ширине полосы вдоль надрезов (не более 0,5 мм).
|
|
|
3
|
Отслаивание покрытия полосами.
|
|
Применение адгезиметра надрезов резака ПРОМТ АН-Р по методу решетчатых надрезов:
1. Поставить прибор на покрытие, прижать резак к покрытию, и с достаточно сильным нажимом провести резаком по покрытию на расстояние примерно 25 мм, прорезая покрытие до металла. Скорость резания должна быть от 20 до 40 мм/с;
2. Аналогичным образом делают надрезы в перпендикулярном направлении. В результате на покрытии образуется решетка из квадратов одинакового размера;
3. Поверхность покрытия очистить мягкой кистью от отслоившихся кусочков, для этого проводят мягкой кистью по поверхности решетки в диагональном направлении по пять раз в прямом и обратном направлении;
4. Для твердых и деревянных поверхностей дополнительно используют адгезивную (липкую) ленту;
5. Используя лупу оценить адгезию по 4-х балльной системе в соответствии с ГОСТ 15140 или по 6-ти балльной в соответствии с ГОСТ 31149, ISO 2409, ASTM D3359 метод В.
Оценка адгезии в соответствии с ГОСТ 15410-78 (метод решетчатых надрезов)
|
Балл
|
Описание
|
Внешний вид поверхности
|
|
1
|
Края надрезов полностью гладкие, нет признаков отслаивания ни в одном квадрате решетки
|
|
|
2
|
Незначительное отслаивание покрытия в виде мелких чешуек в местах пересечения линий решетки. Нарушение наблюдается не более, чем на 5% поверхности решетки
|
|
|
3
|
Частичное или полное отслаивание покрытия вдоль линий надрезов решетки или в местах их пересечения. Нарушение наблюдается не менее, чем на 5 % и не более, чем на 35% поверхности решетки
|
|
|
4
|
Полное отслаивание покрытия или частичное, превышающее 35% поверхности решетки
|
|
Оценка адгезии в соответствии с ГОСТ 31149-2014, ISO 2409 (метод решетчатых надрезов)
|
Балл
|
Описание
|
Внешний вид поверхности
|
|
0
|
Края надрезов полностью гладкие; ни один из квадратов решетки не отслоился.
|
|
|
1
|
Отслоение мелких чешуек покрытия на пересечении надрезов; площадь отслоений немного превышает 5% площади решетки.
|
|
|
2
|
Покрытие отслоилось у краев и/или на пересечении надрезов; площадь отслоения значительно превышает 5%, но не более 15% площади решетки.
|
|
|
3
|
Покрытие отслоилось вдоль краев надрезов частично или полностью широкими полосами и/или на различных частях квадратов; площадь отслоения значительно превышает 15%, но не более 35% площади решетки.
|
|
|
4
|
Покрытие отслоилось вдоль краев надрезов широкими полосами и/или некоторые квадраты отделились частично или полностью; площадь отслоения значительно превышает 35%, но не более 65% площади решетки.
|
|
|
5
|
Любая степень отслаивания, которую нельзя классифицировать 4-м баллом шкалы
|
|
Оценка адгезии в соответствии по ASTM D3359 метод В (метод решетчатых надрезов):
|
Балл
|
Описание
|
Внешний вид поверхности надрезов с отслаиванием
|
|
5B
|
Края надрезов полностью гладкие, ни один из квадратов в решетке не отслоился.
|
|
|
4В
|
Отслоение мелких чешуек покрытия на пересечении надрезов. Площадь отслоений немного превышает 5 % площади решетки.
|
|
|
3В
|
Покрытие отслоилось вдоль краев и/или на пересечении надрезов. Площадь отслоений немного превышает 5 %, но не более 15 % площади решетки.
|
|
|
2В
|
Покрытие отслоилось частично или полностью на различных частях квадратов. Площадь отслоений превышает 15 %, но не более 35 % площади решетки.
|
|
|
1В
|
Покрытие отслоилось вдоль краев надрезов широкими полосами и/или некоторые квадраты отделились частично или полностью. Площадь отслоений превышает 35 %, но не более 65 % площади решетки.
|
|
|
0В
|
Любая степень отслаивания, которую нельзя классифицировать 4-ым баллом шкалы.
|
|
