| Стандарт |
ГОСТ 15140-78, ГОСТ 31149-2014, ГОСТ 9.916-2023, ГОСТ 9.307-2021, ГОСТ 28574-2014, ГОСТ 32702.2-2014, ISO 2409, ASTM D3359, ISO 16276-2 |
| Внесен в Госреестр СИ РФ |
не подлежит |
| Аттестация в комплекте |
нет |
| Производитель |
НТЦ Промтехнологии |
| Страна производства |
Россия |
| Гарантия, мес |
12 |
| Шаг параллельных прорезей |
1; 2 и 3 мм |
| Количество параллельных прорезей |
по 6 шт |
| Длина параллельных прорезей |
35 мм (для шага 1 мм)
40 мм (для шага 2 мм)
50 мм (для шага 3 мм)
|
| Ширина параллельных прорезей |
0,35 мм (для шага 1 мм)
0,45 мм (для шага 2 мм)
0,45 мм (для шага 3 мм)
|
| Длина основной Х-образной прорези |
50 мм |
| Ширина основной Х-образной прорези |
0,45 мм |
| Угол между Х-образными прорезями |
35 ° |
| Толщина покрытия |
— в зависимости от н.д. (для метода параллельных и решетчатых надрезов)
— не нормируется (для метода Х-образного надреза) |
| Баллы определения и оценки адгезии |
1-4 (по ГОСТ 15140 и ГОСТ 28574 метод решетчатых надрезов)
0-5 (по ГОСТ 31149, ISO 2409, ISO 16276-2, метод решетчатых надрезов)
5B-0B (по ASTM D3359 метод решетчатых надрезов)
прошел/не прошел (по ГОСТ 9.916-2023, ГОСТ 9.307-2021 метод решетчатых надрезов)
1-3 (по ГОСТ 15140 метод параллельных надрезов)
прошел/не прошел (по ГОСТ 9.916-2023 метод параллельных надрезов)
1-5 (по ГОСТ 32702.2, ISO 16276-2 метод Х-образного надреза)
5A-0A (по ASTM D3359 метод Х-образного надреза)
|
| Габаритные размеры, не более |
80х75х1 мм |
| Масса, не более |
0,05 кг |
Соотношение толщины покрытия, материала основания и шага между прорезями в соответствии с нормативными документами (метод решетчатых надрезов):
|
Толщина покрытия, мкм
|
Материал основания
|
Шаг между прорезями, мм
|
Нормативный документ
|
|
менее 50
|
твердое и мягкое
|
1
|
ASTM D3359
|
|
менее 60
|
твердое
|
1
|
ГОСТ 15140-78, ГОСТ-31149-2014, ISO 2409, ISO 16276-2
|
|
менее 60
|
твердое и мягкое
|
1
|
ГОСТ 28574-2014
|
|
менее 60
|
мягкое
|
2
|
ГОСТ 31149-2014, ISO 2409, ISO 16276-2
|
|
от 60 до 120
|
твердое и мягкое
|
2
|
ГОСТ 15140-78, ГОСТ 31149-2014, ГОСТ 28574-2014, ISO 2409, ISO 16276-2
|
|
от 50 до 125
|
твердое и мягкое
|
2
|
ASTM D3359
|
|
от 120 до 200
|
металл
|
3
|
ГОСТ 15140-78
|
|
от 121 до 250
|
твердое и мягкое
|
3
|
ГОСТ-31149-2014, ISO 2409, ISO 16276-2
|
|
от 120 до 300
|
твердое и мягкое
|
3
|
ГОСТ 28574-2014
|
ГОСТ 9.307-2021 шаг прорезей не нормирует. ГОСТ 9.916-2023 предусматривает нанесение параллельных рисок с шагом 2 мм или в виде квадрата со сторонами 1 мм, оставляя выбор метода с соответствующим шагом на усмотрение пользователя. По ГОСТ 15140-78 для метода параллельных надрезов шаг прорезей не нормируется.

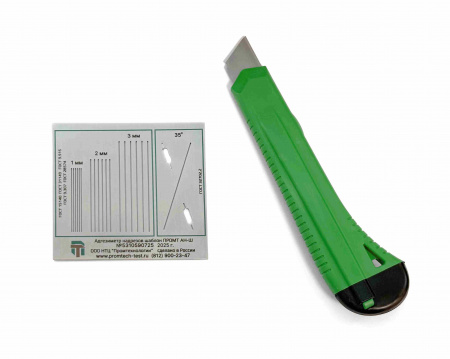

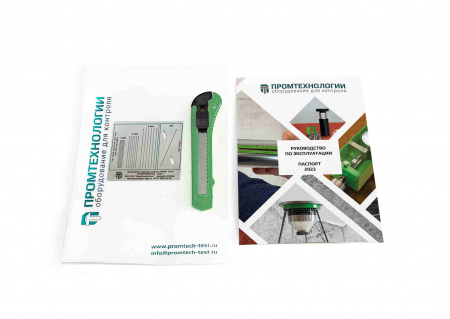

Конструкция прибора:

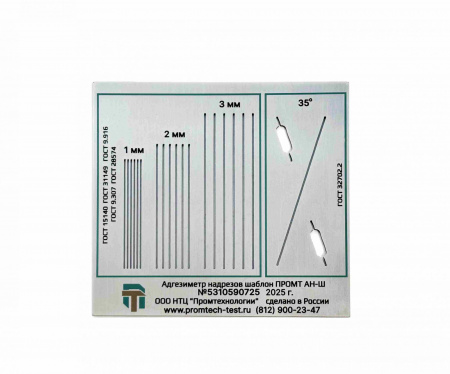

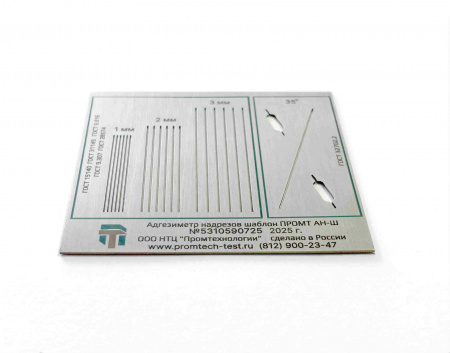

Адгезиметр надрезов шаблон ПРОМТ АН-Ш представляет из себя шаблон из нержавеющей стали, в котором изготовлены нормированные прорези:
- 6 прорезей с шагом 3 мм;
- 6 прорезей с шагом 2 мм;
- 6 прорезей с шагом 1 мм;
- основная прорезь Х-метода (для нанесения надреза);
- два ромбовидных окна (вспомогательные для соблюдения угла между надрезами).
1 – прорези с шагом 1 мм; 2 – прорези с шагом 2 мм; 3 – прорези с шагом 3 мм;
4 – основная прорезь Х-метода; 5 – ромбовидные окна.
Применение ПРОМТ АН-Ш по методу параллельных надрезов:

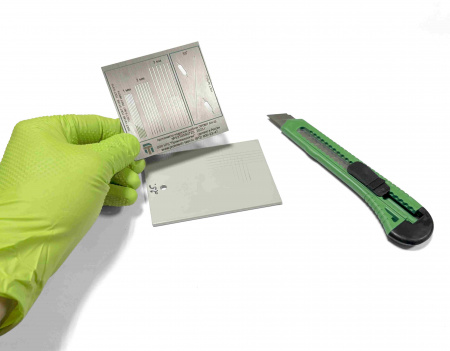

Адгезиметр укладывают на испытуемую поверхность, покрытие прорезают ножом до основания через параллельные прорези, делают режущим инструментом по прибору несколько параллельных надрезов (2 по ГОСТ 9.916-2023 или не менее 5 по ГОСТ 15140-78) до металла длиной не менее 20 мм на расстоянии 1, 2 или 3 мм друг от друга. После нанесения разрезов проводится визуальная оценка состояния покрытия по балльной системе (ГОСТ 15140-78) или по схеме «прошел/не прошел» (ГОСТ 9.916-2023).
Оценка адгезии в соответствии с ГОСТ 15410-78 (метод параллельных надрезов):
|
Балл
|
Описание поверхности лакокрасочного покрытия после нанесения надрезов и снятия липкой ленты
|
Внешний вид покрытия
|
|
1
|
Края надрезов гладкие.
|
|
|
2
|
Незначительное отслаивание пленки по ширине полосы вдоль надрезов (не более 0,5 мм).
|
|
|
3
|
Отслаивание покрытия полосами.
|
|
Применение ПРОМТ АН-Ш по методу решетчатых надрезов:
Адгезиметр укладывается на испытуемую поверхность, делают режущим инструментом по прибору несколько (2 по ГОСТ 9.916-2023, 4-6 по ГОСТ 9.307-2021, 6 по ГОСТ 15140-78, ГОСТ 28574-2014, ISO 2409 и ISO 16276-2, 6-11 по ASTM D3359) параллельных надрезов до металла длиной не менее 20 мм на расстоянии 1, 2 или 3 мм друг от друга. Аналогичным образом делают надрезы в перпендикулярном направлении. В результате на покрытии образуется решетка из квадратов одинакового размера. Поверхность покрытия очищают мягкой кистью от отслоившихся кусочков. Для твердых и деревянных поверхностей дополнительно используют адгезивную (липкую) ленту. Затем проводят визуальную оценку состояния покрытия по балльной системе (4-х по ГОСТ 15140-78 и ГОСТ 28574-2014, 6-ти по ГОСТ 31149-2014, ISO 2409 и ISO 16276-2 или по 6-ти балльной в соответствии с ASTM D3359 метод В). ГОСТ 9.916-2023 и ГОСТ 9.307-2021 предусматривают для оценки адгезии схему «прошел/не прошел».
Оценка адгезии в соответствии с ГОСТ 15410-78 и ГОСТ 28574-2014 (метод решетчатых надрезов)
|
Балл
|
Описание
|
Внешний вид поверхности
|
|
1
|
Края надрезов полностью гладкие, нет признаков отслаивания ни в одном квадрате решетки
|
|
|
2
|
Незначительное отслаивание покрытия в виде мелких чешуек в местах пересечения линий решетки. Нарушение наблюдается не более, чем на 5% поверхности решетки
|
|
|
3
|
Частичное или полное отслаивание покрытия вдоль линий надрезов решетки или в местах их пересечения. Нарушение наблюдается не менее, чем на 5 % и не более, чем на 35% поверхности решетки
|
|
|
4
|
Полное отслаивание покрытия или частичное, превышающее 35% поверхности решетки
|
|
Оценка адгезии в соответствии с ГОСТ 31149-2014, ISO 2409 и ISO 16276-2 (метод решетчатых надрезов)
|
Балл
|
Описание
|
Внешний вид поверхности
|
|
0
|
Края надрезов полностью гладкие; ни один из квадратов решетки не отслоился.
|
|
|
1
|
Отслоение мелких чешуек покрытия на пересечении надрезов; площадь отслоений немного превышает 5% площади решетки.
|
|
|
2
|
Покрытие отслоилось у краев и/или на пересечении надрезов; площадь отслоения значительно превышает 5%, но не более 15% площади решетки.
|
|
|
3
|
Покрытие отслоилось вдоль краев надрезов частично или полностью широкими полосами и/или на различных частях квадратов; площадь отслоения значительно превышает 15%, но не более 35% площади решетки.
|
|
|
4
|
Покрытие отслоилось вдоль краев надрезов широкими полосами и/или некоторые квадраты отделились частично или полностью; площадь отслоения значительно превышает 35%, но не более 65% площади решетки.
|
|
|
5
|
Любая степень отслаивания, которую нельзя классифицировать 4-м баллом шкалы
|
|
Оценка адгезии в соответствии по ASTM D3359 метод В (метод решетчатых надрезов):
|
Балл
|
Описание
|
Внешний вид поверхности надрезов с отслаиванием
|
|
5B
|
Края надрезов полностью гладкие, ни один из квадратов в решетке не отслоился.
|
|
|
4В
|
Отслоение мелких чешуек покрытия на пересечении надрезов. Площадь отслоений немного превышает 5 % площади решетки.
|
|
|
3В
|
Покрытие отслоилось вдоль краев и/или на пересечении надрезов. Площадь отслоений немного превышает 5 %, но не более 15 % площади решетки.
|
|
|
2В
|
Покрытие отслоилось частично или полностью на различных частях квадратов. Площадь отслоений превышает 15 %, но не более 35 % площади решетки.
|
|
|
1В
|
Покрытие отслоилось вдоль краев надрезов широкими полосами и/или некоторые квадраты отделились частично или полностью. Площадь отслоений превышает 35 %, но не более 65 % площади решетки.
|
|
|
0В
|
Любая степень отслаивания, которую нельзя классифицировать 4-ым баллом шкалы.
|
|
Применение ПРОМТ АН-Ш по методу Х-образного надреза:
Адгезиметр укладывается на испытуемую поверхность, покрытие прорезается ножом до основания, после чего адгезиметр поворачивается и выполняется второй надрез под 35 градусов к первому (выполняется Х-образный надрез), место разреза очищается помощью клейкой ленты-скотча. Адгезия оценивается визуально по бальной системе.
Оценка результатов испытаний адгезии методом Х-образного надреза по ГОСТ 32702.2-2014 и ISO 16276-2:
|
Классификация в баллах
|
Описание
|
Внешний вид поверхности надрезов с отслаиванием
|
|
0
|
Отсутствие отслаивания или удаления покрытия
|
|
|
1
|
Следы отслаивания или удаления покрытия вдоль надрезов или в местах их пересечения
|
|
|
2
|
Выкрашивание покрытий вдоль любого из надрезов шириной до 1,5 мм
|
|
|
3
|
Выкрашивание покрытия на большом количестве надрезов шириной до 3,0 мм
|
|
|
4
|
Удаление покрытия с большей площади Х-образного надреза
|
|
|
5
|
Удаление покрытия за пределами Х-образного надреза
|
|
Оценка результатов испытаний адгезии методом Х-образного надреза по ASTM D 3359 метод А:
|
Классификация в баллах
|
Описание
|
|
5A
|
Отслаиваний или отрывов нет
|
|
4A
|
Минимальное отслаивание вдоль надрезов или в месте их пересечения
|
|
3A
|
Неровный отрыв вдоль надрезов до 1.6 мм (1/2
дюйма) по обе стороны
|
|
2A
|
Неровный отрыв вдоль большинства ветвей
надрезов до 3.2 мм (1/8 дюйма) по обе стороны
|
|
1А
|
Отрыв по всей поверхности Х-образного надреза
под лентой
|
|
0A
|
Отрыв вне площади Х-образного надреза
|
