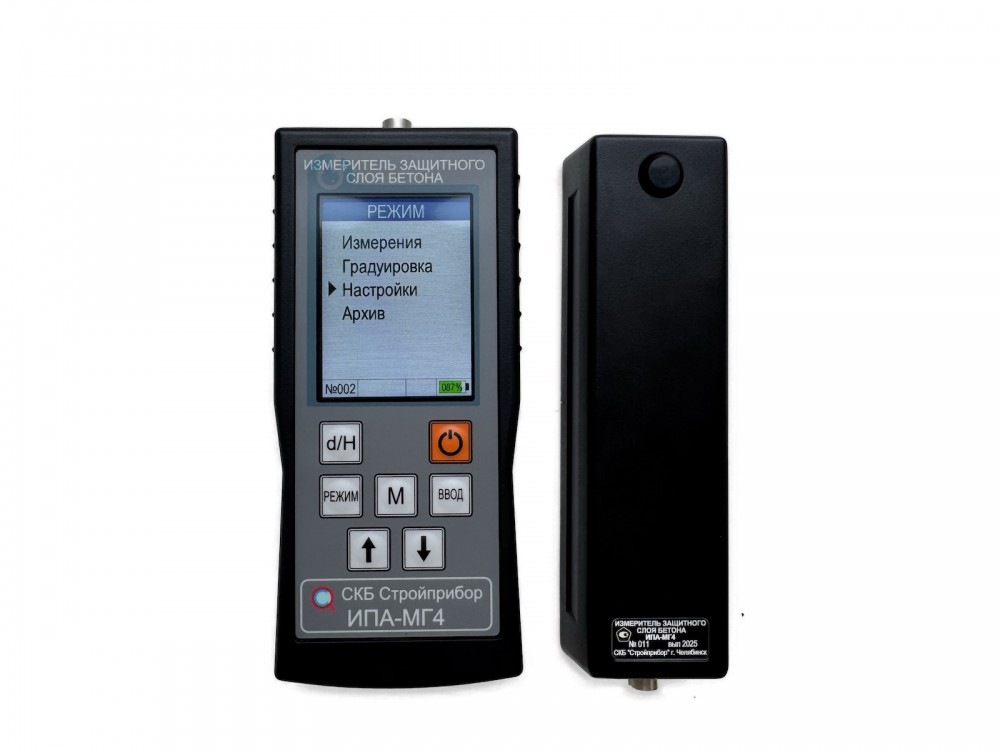

Измеритель ИПА-МГ4 толщины защитного слоя бетона и расположения арматуры

Утвержден тип средства измерения Внесен в Госреестр РФ под №29316-10 (продлен до 2030 года) Внесен в Госреестры Казахстана, Беларуси Приборы ИПА-МГ4 используются для непосредственного контроля...

Цена:

от 109200 руб.RUB

Количество:

Загрузка...

0 отзывов

Купить

В корзину

Заказать в один клик

В наличии на складе

Доставка по всей России (бесплатная доставка)

Работаем с юридическими лицами, бюджетными организциями, ИП

Оплата по безналичному расчёту согласно выставленному счёту с учётом НДС (20%)

Общая информация
Характеристики
Комплект поставки
Задать вопрос (0)

Утвержден тип средства измерения
Внесен в Госреестр РФ под №29316-10 (продлен до 2030 года)
Внесен в Госреестры Казахстана, Беларуси

Приборы ИПА-МГ4 используются для непосредственного контроля толщины защитного слоя бетона и нахождения стержневой арматуры в железобетонной продукции магнитным методом по ГОСТ 22904.

Согласно данному ГОСТ толщину защитного слоя бетона и расположение арматуры в железобетонной конструкции определяют на основе экспериментально установленной в лаборатории зависимости между показаниями устройства и указанными контролируемыми параметрами железобетонного изделия.

Сфера использования данного оборудования — определение параметров армирования железобетонных изделий на предприятиях стройиндустрии, в строительстве, а также при обследовании уже построенных сооружений и зданий.

Приборы используют 3 основных режима работы:

Определение оси арматурного стержня;
Определение защитного слоя при известном диаметре;
Определение диаметра арматурного стержня при известном защитном слое.

Поиск арматуры осуществляется по изменению тона аудиосигнала, а также по данным цифрового экрана.

Приборы имеют три группы базовых градуировочных зависимостей, установленных на арматуре классов Вр-I, A-I и A-III.

Технические характеристики измерителей защитного слоя бетона

Наименование характеристики	ИПА-МГ4	ИПА-МГ4 (цветной дисплей)
Контролируемые диаметры арматуры, мм	3…40
Диапазон измерения толщины защитного слоя бетона, мм:
— при диаметре арматуры 3, 4, 5, 6, 8 мм	от 5 до 60
− при диаметре арматуры 10, 12, 14, 16, 18 мм	от 5 до 90
— при диаметре арматуры 20, 22, 25, 28 мм	от 5 до 110
− при диаметре арматуры 32, 36, 40 мм	от 10 до 130
Пределы допускаемой основной абсолютной погрешности измерения толщины защитного слоя бетона для одиночного арматурного стержня не более, мм	± (0,05 h_зс + 0,5 мм), где h_зс— измеряемая толщина защитного слоя бетона, мм
Допускаемое отклонение оси измерителя от оси арматурного стержня, при определении расположения оси арматурного стержня, мм	± 10
Объем памяти результатов измерений	200
Количество групп индивидуальных градуировочных зависимостей	9
Габаритные размеры, мм:
— блока электронного	176×92×32
— преобразователя	160×48×35
Масса с преобразователем, кг, не более	0,8
Средний срок службы измерителя, лет	10
Средняя наработка на отказ, ч, не менее	5000

Комплект поставки измерителей защитного слоя бетона

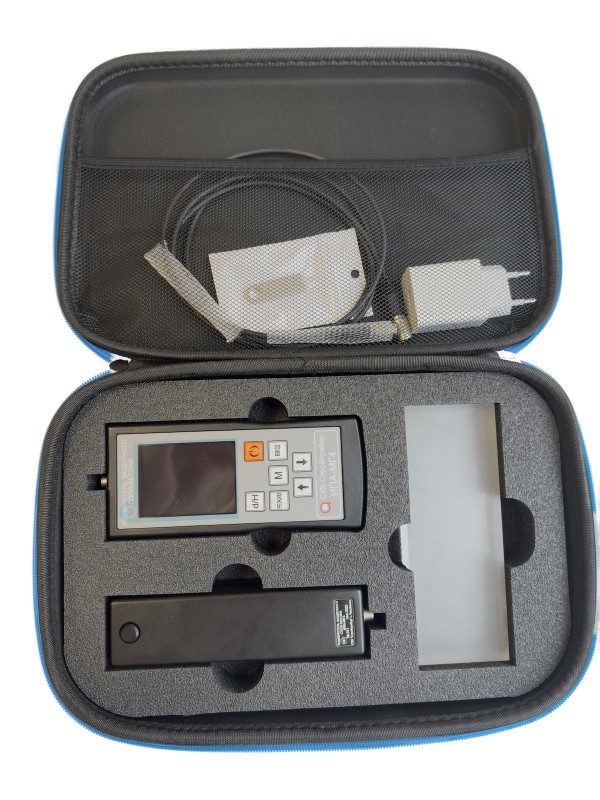

Электронный блок, преобразователь, упаковочный кейс (сумка), контрольный образец, руководство по эксплуатации.
Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.

Поверка измерителей защитного слоя бетона

Поверку осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений государственные региональные центры метрологии, а так же другие аккредитованные юридические лица и индивидуальные предприниматели.

Основные средства поверки: микрометры гладкие диапазон измерений от 0 до 25 мм, от 25 до 50 мм, от 75 до 100 мм, КТ 2; штангенциркуль по ГОСТ 166-89, диапазон от 0 до 300 мм, КТ 1.

Вспомогательные средства поверки: набор прокладок немагнитных, имитирующих толщину защитного слоя бетона длиной (160 ± 2) мм, шириной (33 ± 2) мм и толщинами: 2; 3; 5; 10; 20; 30; 50; 80 мм, с отклонением толщины не более 0,1 мм; стержни арматурные класса Bр-I ГОСТ 6727 диаметром 3 мм, класса А-I ГОСТ 5781 диаметром 10, 14 мм, класса А-III ГОСТ 5781 диаметром 25, 40 мм.
