Тестер прочности при ударе ПРОМТ ТП-У (ГОСТ 4765)

Тестер прочности при ударе ПРОМТ ТП-У (ГОСТ 4765) (прежнее название - Измеритель прочности покрытий ПРОМТ УДАР) предназначен для определения прочности лакокрасочных покрытий при ударе грузом...

Цена:

от 95900 руб.RUB

Количество:

Загрузка...

0 отзывов

Купить

В корзину

Заказать в один клик

В наличии на складе

Доставка по всей России (бесплатная доставка)

Работаем с юридическими лицами, бюджетными организциями, ИП

Оплата по безналичному расчёту согласно выставленному счёту с учётом НДС (20%)

Общая информация
Характеристики
Комплект поставки
Задать вопрос (0)

Тестер прочности при ударе ПРОМТ ТП-У (ГОСТ 4765) (прежнее название — Измеритель прочности покрытий ПРОМТ УДАР) предназначен для определения прочности лакокрасочных покрытий при ударе грузом определенной массы с бойком заданного диаметра в свободном падении с выбранной высоты. Является модифицированной версией устройства NOVOTEST УДАР.

Прибор изготавливается для испытаний по ГОСТ 4765-2024 и может иметь несколько типов: У-1; У-1А; У-2; У-2М и ИПУ/Удар-Тестер. Типы по ГОСТ различаются грузами (масса, диаметр бойков и отверстий наковальни, количество) и длинной шкалы. Тестер прочности при ударе ПРОМТ ТП-У (ГОСТ 4765) всегда поставляется со шкалой длинной 1200 мм, что позволяет использовать его как любой из типов предусмотренных ГОСТ просто меняя грузы и наковальни (ответные части).

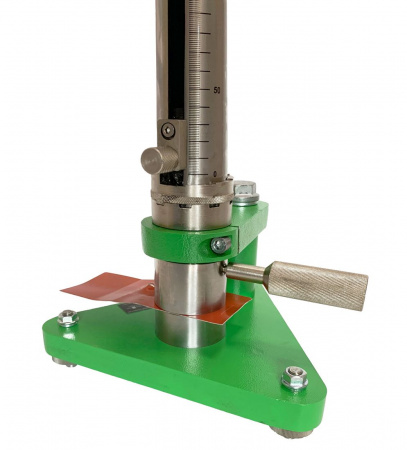

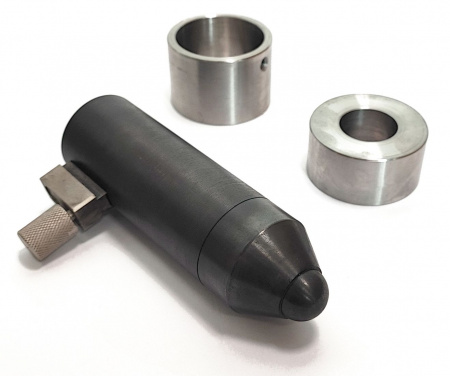

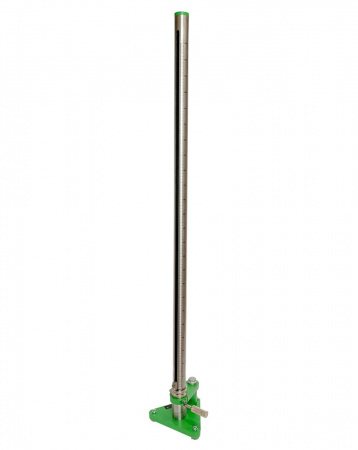

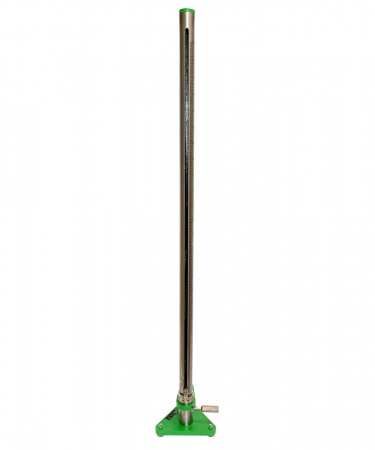

Измеритель изготовлен из металла, имеет в основании зажимное устройство для установки тестируемого образца и сменную наковальню для использования с различными грузами. На основание закреплена труба с прорезью и шкалой. В трубе свободно перемещается ударное устройство (груз) требуемой массой с бойком заданного радиуса.

Назначение:

определение прочности лакокрасочных покрытий при ударе по ГОСТ 4765-2024

Особенности:

металлическая конструкция
простота применения
зажимное устройство для образца
сменные грузы и наковальни
соответствует ГОСТ
не подлежит внесению в ГОСРЕЕСТР СИ РФ.

Основные характеристики
Стандарт	ГОСТ 4765-2024
Внесен в Госреестр СИ РФ	не подлежит
Аттестация в комплекте	нет
Производитель	НТЦ Промтехнологии
Страна производства	Россия
Гарантия, мес	12
Технические характеристики
Длина шкалы	1200 мм
Цена деления шкалы	1 мм
Масса груза	в соответствии с типом
Радиус бойка	в соответствии с типом
Диаметр отверстия наковальни	в соответствии с типом
Габаритные размеры, не более	1500х230х200 мм
Масса, не более	16 кг

Тип У-1:

Длина шкалы по ГОСТ	500,0 ± 1,0 мм
Масса груза	1000,0 ± 1,0 г
Диаметр сферической части бойка	8,0 ± 0,3 мм
Диаметр рабочей части наковальни	30,0 ± 0,2 мм
Диаметр отверстия наковальни	15,0 ± 0,2 мм
Глубина погружения бойка в отверстие наковальни под нагрузкой	2,0 ± 0,2 мм

Тип У-1А:

Длина шкалы по ГОСТ	500,0 ± 1,0 мм
Масса груза	1000,0 ± 1,0 г
Диаметр сферической части бойка	8,0 ± 0,3; 15,0 ± 0,3 мм
Диаметр рабочей части наковальни	30,0 ± 0,2; 35,0 ± 0,2 мм
Диаметр отверстия наковальни	15,0 ± 0,2; 28,0 ± 0,2 мм
Глубина погружения бойка в отверстие наковальни под нагрузкой	2,0 ± 0,2 мм

Тип У-2:

Длина шкалы по ГОСТ	500,0 ± 1,0 мм
Масса груза	1000,0 ± 1,0 г
Диаметр сферической части бойка	15,0 ± 0,3 мм
Диаметр рабочей части наковальни	35,0 ± 0,2 мм
Диаметр отверстия наковальни	28,0 ± 0,2 мм
Глубина погружения бойка в отверстие наковальни под нагрузкой	2,0 ± 0,2 мм

Тип У-2М:

Длина шкалы по ГОСТ	1000,0 ± 2 мм
Масса груза	500,0 ± 0,5; 1000,0 ± 1,0; 1500,0 ± 1,0 г
Диаметр сферической части бойка	8,0 ± 0,3; 14,1 ± 0,3 мм
Диаметр рабочей части наковальни	30,0 ± 0,2 мм
Диаметр отверстия наковальни	15,0 ± 0,2; 28,0 ± 0,2 мм
Глубина погружения бойка в отверстие наковальни под нагрузкой	2,0 ± 0,2 мм

Тип ИПУ/Удар-Тестер:

Длина шкалы по ГОСТ	1000,0 ± 1 мм
Масса груза	1000,0 ± 1,0; 2000,0 ± 1,0; 3000,0 ± 1,0; 4000,0 ± 1,0 г
Диаметр сферической части бойка	8,0 ± 0,3; 12,7 ± 0,3; 15,0 ± 0,3; 15,9 ± 0,3; 20,0 ± 0,3 мм
Диаметр рабочей части наковальни	30,0 ± 0,2 мм
Диаметр отверстия наковальни	15,0 ± 0,2; 16,3 ± 0,3; 27,0 ± 0,3; 28,0 ± 0,2 мм
Глубина погружения бойка в отверстие наковальни под нагрузкой	от 2,0 ± 0,2 до 10,0 ± 0,2 мм

Методика контроля:
Два способа проведения испытаний:

Испытание покрытия путем воздействия определенной массы груза с определенной высоты падения, результаты которого проверяются на соответствие конкретным требованиям;
Определение минимальной высоты падения при постепенном повышении высоты падения и минимальной массы груза, при которых исследуемое покрытие растрескалось или отслоилось от окрашиваемой поверхности.

Алгоритм проведения испытаний:

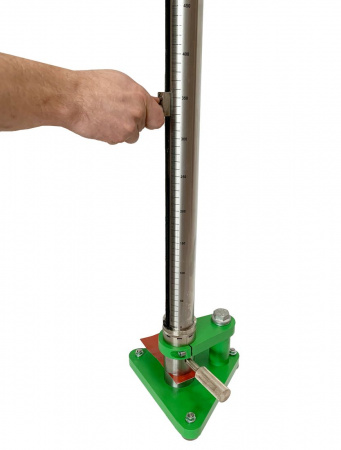

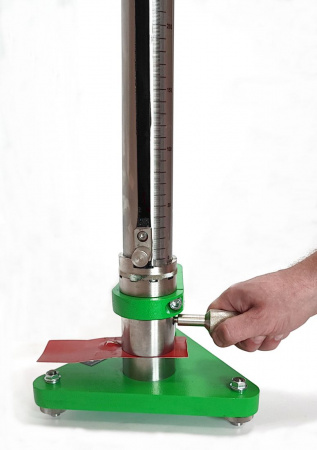

Нужный груз устанавливается на требуемой высоте. В случае необходимости используются подходящие ограничители с определенной толщиной для ограничения глубины вдавливания. Исследуемая пластинка помещается на наковальню покрытием наружу (прямой удар) или внутрь (обратный удар). Данная пластинка удерживается в таком положении при помощи прижимной муфты. Далее груз освобождается, падает на исследуемую пластинку на наковальне. Покрытие осматривается с помощью лупы.
