Устройство намагничивающее на постоянных магнитах усиленное ПРОМТ УН-ПМУ

стройство намагничивающее на постоянных магнитах усиленное ПРОМТ УН-ПМУ (прежнее название ПРОМТ МПД-ПМ) является модификацией устройства ПРОМТ УН-ПМ с увеличенной силой отрыва магнитов....

Цена:

от 19900 руб.RUB

Количество:

Загрузка...

0 отзывов

Купить

В корзину

Заказать в один клик

В наличии на складе

Доставка по всей России (бесплатная доставка)

Работаем с юридическими лицами, бюджетными организциями, ИП

Оплата по безналичному расчёту согласно выставленному счёту с учётом НДС (20%)

Общая информация
Характеристики
Комплект поставки
Задать вопрос (0)

стройство намагничивающее на постоянных магнитах усиленное ПРОМТ УН-ПМУ (прежнее название ПРОМТ МПД-ПМ) является модификацией устройства ПРОМТ УН-ПМ с увеличенной силой отрыва магнитов. Предназначено для намагничивания ферромагнитных объектов приложенным магнитным полем при проведении магнитопорошкового контроля по ГОСТ 56512-2015, ГОСТ ISO 17638-2018 и ГОСТ Р ИСО 9934-1-2011. В основе метода лежит визуальный контроль рисунка созданного ферромагнитными частицами на поверхности намагниченного изделия. Такой рисунок позволяет выявлять мельчайшие поверхностные и подповерхностные дефекты так как в местах их расположения магнитное поле искривляется, что приводит к скапливанию частиц на этих участках. Намагничивание происходит путем установки цилиндров прибора с двух сторон от контролируемого участка. Благодаря небольшим габаритам и гибкому магнитопроводу соединяющему намагничивающие цилиндры дефектоскоп позволяет проводить контроль практических любых по форме объектов и в труднодоступных местах, а использование постоянных магнитов в конструкции избавляет от необходимости иметь электропитание при проведении дефектоскопии. Пришел на смену устройству NOVOTEST МПД-ПМ.

Это простой в применении и надежный механический прибор, состоящий из двух цилиндров с разнополюсными постоянными магнитами внутри соединенных гибким магнитопроводом. Стандартная версия дефектоскопа снабжена магнитопроводом длинной 50 см, удлиненная – 80 см. Устройство намагничивающее на постоянных магнитах усиленное ПРОМТ УН-ПМУ не требует специальных навыков для работы с ним и позволяет оперативно проводить магнитопорошковый контроль в полевых и лабораторных (цеховых) условиях. Поставляется в удобной сумке с карманами и плечевым ремнем.

Помимо усиленной версии к заказу доступна стандартная модификация намагничивающего устройства ПРОМТ УН-ПМ с силой отрыва магнитов 22 кг.

Назначение:

— намагничивание участков контроля при проведении магнитопорошковой дефектоскопии

Особенности:

увеличенная сила отрыва магнитов

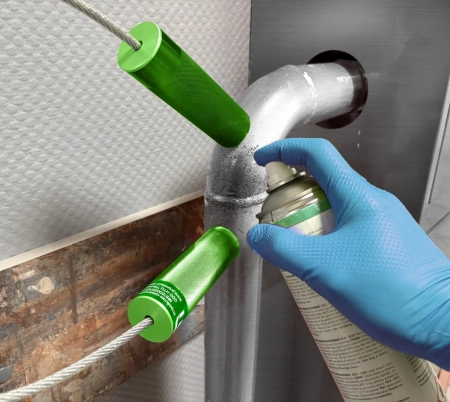

намагничивание объектов сложной формы и в труднодоступных местах
работает без электричества
гибкие магнитопроводы разной длинны
надежная конструкция
простота использования
не требует специальных навыков для применения
небольшие вес и габариты
удобная сумка в комплекте

Основные характеристики
Стандарт	ГОСТ 56512-2015, ГОСТ ISO 17638-2018, ГОСТ Р ИСО 9934-1-2011
Внесен в Госреестр СИ РФ	не подлежит
Аттестация в комплекте	нет
Производитель	НТЦ Промтехнологии
Страна производства	Россия
Гарантия, мес	12
Технические характеристики
Магнитная индукция на полюсах магнитов, не менее	350 мТл
Напряженность магнитного поля на рабочих торцах полюсов устройства, не менее	65 кА/м
Сила отрыва магнитов (сила подъема), не менее	35 кг (78 фунтов)
Уровни чувствительности	«А», «Б», «В»
Длинна гибкого магнитопровода	— 50 см — 80 см (в зависимости от модификации)
Габаритные размеры, не более	Ø35х125 мм
Масса, не более	0,8 кг
Условия эксплуатации
— температура окружающей среды	от -30 до +50 °С
— относительная влажность, не более	до 95%
— атмосферное давление	от 96 до 104 кПа

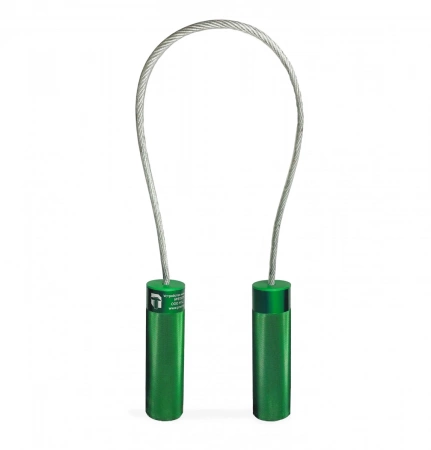

Конструкция прибора:

1 – стальной гибкий магнитопровод, 2 – намагничивающие цилиндры.

Конструктивно прибор выполнен в виде двух алюминиевых цилиндрических корпусов (2), внутри которых расположены постоянные магниты, выходящие на торцы. Магниты изготовлены из железо-бор-неодимового сплава методом спекания в условиях вакуума. Полярность магнитов в разных корпусах противоположна. Магниты соединены между собой стальным магнитным проводом (1), размещенным в оплетке.

Применение устройства намагничивающего на постоянных магнитах усиленного ПРОМТ УН-ПМУ:

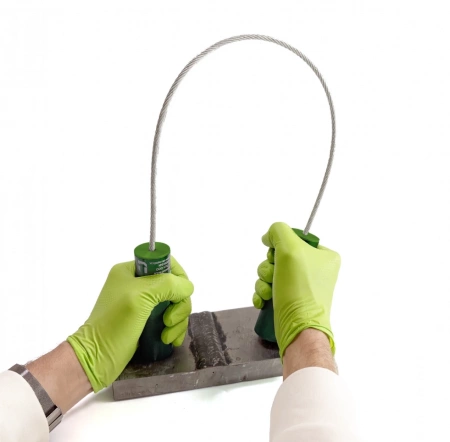

1. Установить намагничивающий цилиндр намагничивающего устройства на первый участок контроля так, чтобы касание намагничивающего цилиндра с изделием произошло под углом приблизительно 45°, после чего изменить наклон до полного соприкосновения цилиндра с контролируемой поверхностью. Второй намагничивающий цилиндр установить на определенном расстоянии таким же образом.

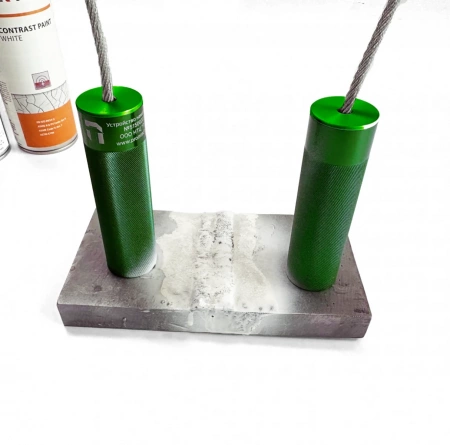

2. Нанести на контролируемый участок изделия суспензию для магнитопорошкового контроля.

3. Расшифровку индикаторных рисунков при контроле выполняют в соответствии с общими ведомственными методиками по магнитопорошковому контролю и ГОСТ 56512-2015.

4. В сомнительных участках при расшифровке индикаторного рисунка, удалить суспензию с помощью кисти и ветоши и повторить п. 2-4.

Примечание – В зависимости от направления дефектов, прибор необходимо установить на контролируемую поверхность таким образом, чтобы направление поля Н было ориентировано под углом, близким 90° к выявляемым дефектам.

Если направление дефектов неизвестно, то изделие намагнитить в двух взаимно перпендикулярных или более направлениях, проводя нанесение суспензии и осмотр поверхности после каждого намагничивания.

Если дефекты имеют зигзагообразный вид, то при магнитопорошковом методе выявления они образуют четкий индикаторный рисунок, даже при совпадении направления магнитного поля и дефектов.

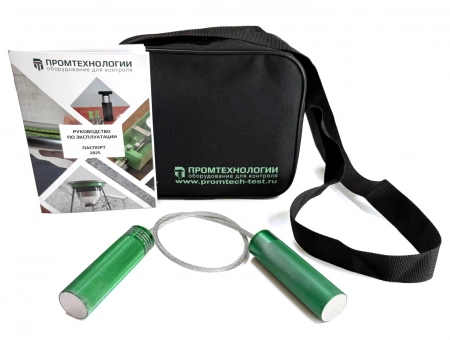

Стандартный комплект поставки:
