Главная > Электрический контроль > Анализаторы качества электроэнергии > PQM-710 анализатор параметров качества электрической энергии
PQM-710 разработан для проведения регистрации и анализа основных параметров качества электрической энергии в
PQM-710 анализатор параметров качества электрической энергии
Цена:
485290 руб.RUB
Кол-во:
В корзину
В наличии на складе
Доставка по всей России (бесплатная доставка)
В ваш регион:
Прошу Вас предоставить скидку на: "PQM-710 анализатор параметров качества электрической энергии" (http://analytprom.ru/pqm-710-analizator-parametrov-kachestva-elektricheskoj-energii/)
Прошу Вас оформить заказ на: "PQM-710 анализатор параметров качества электрической энергии" (http://analytprom.ru/pqm-710-analizator-parametrov-kachestva-elektricheskoj-energii/)
PQM-710 анализатор параметров качества электрической энергии

PQM-710 разработан для проведения регистрации и анализа основных параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц согласно: ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008)), ГОСТ 30804.4.7-2013 (ГОСТ Р 51317.4.7–2008 (МЭК 61000-4-7:2002)) и ГОСТ 32144-2013 (ГОСТ Р 54149-2010).
PQM-710 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65.
Конструкция регистратора позволяет ему работать при температуре от -20°С до +55°C. Стабильная работа при отрицательных температурах обеспечивается за счет встроенного подогрева.
В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.

Основные характеристики PQM-710:

  • полное соответствие классу А;
  • Регистрация сигналов управления;
  • GPS модуль для синхронизации времени;
  • GSM модуль для обмена данными (настройки, управление, считывание данных);
  • Wi-Fi модуль. Настройка измерителя и анализ сохраненных данных осуществляется с помощью планшетного компьютера с адаптированным ПО;
  • степень защиты корпуса IP65;
  • автоматическое формирование протоколов регистрации.

Измерение и регистрация PQM-710:

  • напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
  • силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC), C-7 (100 А AC).
  • коэффициента пиковых значений напряжения и тока;
  • частоты от 40 Гц до 70 Гц;
  • мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
  • энергии: активной (EP), реактивной (EQ), полной (ES);
  • коэффициента мощности cosφtgφ;
  • коэффициента гармонических потерь (К-фактор);
  • до 50-й гармоники напряжения и тока;
  • до 50-й интергармоники напряжения и тока;
  • суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
  • кратковременной и длительной дозы фликера PST и PLT;
  • несимметрии по току и напряжению;
  • перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;
  • осциллограмм тока и напряжения для каждого периода усреднения.

Программное обеспечение:

Программное обеспечение SONEL Analysis 4 — приложение необходимое для настройки и анализа данных регистрации.

Конфигурация анализатора:

  • версия специально адаптирована под работу на планшетном компьютере;
  • возможность настройки измерителя и формирования протокола измерений согласно ГОСТ 32144-2013 (ГОСТ Р 54149-2010);
  • возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти;
  • установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети;
  • установка параметров трансформаторов напряжения и/или тока;
  • выбор периода усреднения;
  • расписание запуска и остановки регистрации;
  • установка типа токоизмерительных клещей;
  • условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию;
  • режим измерения в реальном времени;
  • широкий набор настроек представления и анализа (отчетов) данных регистрации.

Технические характеристики:

Параметр Значение
Степень защиты корпуса IP65
Встроенный подогрев +
Дисплей ЖК-цветной 320×240, 3.5 дюйма
Количество входов напряжения 5 (L1, L2, L3, N. PE)
Количество входов тока 4 (L1, L2, L3, N)
Аккумулятор Li-ion 4,5 А∙ч
Время работы с аккумуляторным питанием до 6 часов
Вход питания/зарядка Отдельный вход
Интерфейсы USB, 921,6 Кбит/c,
Оптически изолированный;
Wi-Fi;
Встроенный GSM модем 5,76 / 7,2 Мбит/c
Встроенный GPS-приемник +
Память Встроенная — 8 Гб, Расширение до 32 Гб
Класс защиты IV 600V
Габаритные размеры, мм 200x180x77
Масса, кг 1,6
Класс анализатора A

Стандартная комплектация:

Наименование Описание Фото Количество Индекс
1 PQM-710 — анализатор параметров качества электрической энергии PQM-710 разработан для проведения регистрации и анализа основных параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц согласно: ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008)), ГОСТ 30804.4.7-2013 (ГОСТ Р 51317.4.7–2008 (МЭК 61000-4-7:2002)) и ГОСТ 32144-2013 (ГОСТ Р 54149-2010). PQM-710 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65. 1 WMGBPQM710
2 Адаптер для подключения к однофазной сети AZ-1 Адаптер подключения к однофазной сети AZ-1. 1 WAADAAZ1
3 Антенна GPS Антенна GPS для анализаторов ПКЭ серии PQM. 1 WAPOZANT10GPS

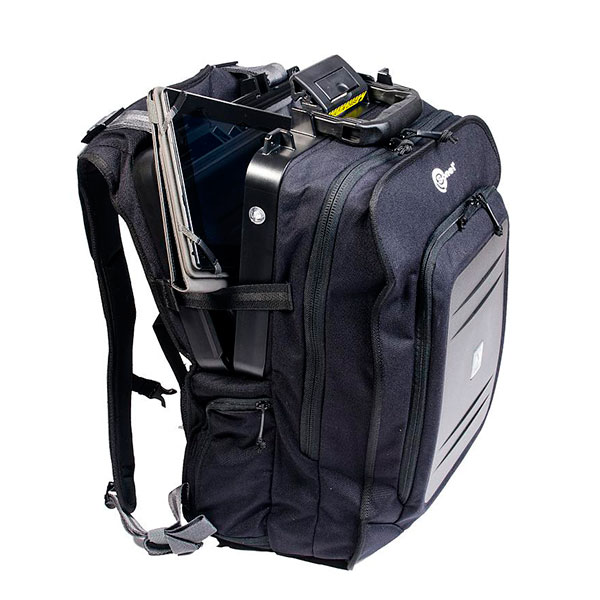

4 Футляр L8 Предназначен для приборов: PQM-710, PQM-711. 1 WAFUTL8
5 Зажим «Крокодил» изолированный голубой K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROBU20K02
6 Зажим «Крокодил» изолированный жёлтый K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROYE20K02
7 Зажим «Крокодил» изолированный красный K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 2 WAKRORE20K02
8 Зажим «Крокодил» изолированный черный K01 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 3 WAKROBL20K01
9 Кабель последовательного интерфейса USB Предназначен для связи с компьютером приборов, имеющих USB порт. 1 WAPRZUSB
10 Комплект для фиксации ремней Комплект для фиксации ремней WAPOZOPAKPL. 1 WAPOZUCH4
11 Набор для монтажа на DIN-рейке Набор для монтажа на DIN-рейке анализаторов ПКЭ: PQM-700, PQM-702. 1 WAPOZUCH3
12 Ремни для крепежа на столбе (2 шт) Ремни для установки анализаторов серии PQM на столбах ЛЭП. 1 WAPOZOPAKRU
13 Соединитель электрический — адаптер AC-16 Адаптер AC-16 предоставляет пользователю удобное соединение с однофазной электрической сетью при проведении измерения силы тока, который протекает в подключенном к адаптеру электроприемнике. Предназначен для совместного использования с токоизмерительными клещами. Через адаптер AC-16 возможно подключение клещевых измерителей мощности различных типов, так как адаптер AC-16 имеет стандартные разъемы 4 мм для измерения напряжения. 1 WAADAAC16
14 Соединитель электрический — адаптер магнитный модель AM-4 Представляют из себя «Г»-образный токопроводящий конструктив в изоляции из пластика. Одна из сторон адаптеров имеет стандартный разъем типа “банан” для подключения к проводникам измерительного прибора. Другая сторона представлена магнитной втулкой, которая подключается (магнитным способом) к доступным клеммам автоматических выключателей, шин или другим токопроводящим частям электроустановки. Максимальный рабочий ток – 4 А, максимальное напряжение – 1000 В. Предназначены для использования с анализаторами качества электрической энергии серии PQM. Комплект – 4 шт. 1 WAADAUMAGKRU
15 Соединитель электрический — адаптер с резьбой M4/M6, модель AR-1 Представляют из себя изолированные проводники в изоляции из силикона и пластика. Одна из сторон адаптеров имеет стандартный разъем типа «банан» для подключения к проводникам измерительного прибора. Другая сторона представлена резьбовой втулкой, которая ввинчивается в доступные резьбовые клеммы типа M4 или M6 автоматических выключателей, шин или другие токопроводящие части электроустановки. Максимальный рабочий ток – 1 А, максимальное напряжение – 1000 В. Предназначены для использования с анализаторами качества электрической энергии серии PQM. Комплект – 5 шт. 1 WAADAM4M6
16 Футляр пластиковый XL2 Футляр пластиковый XL2 для прибора PQM-702. 1 WAWALXL2

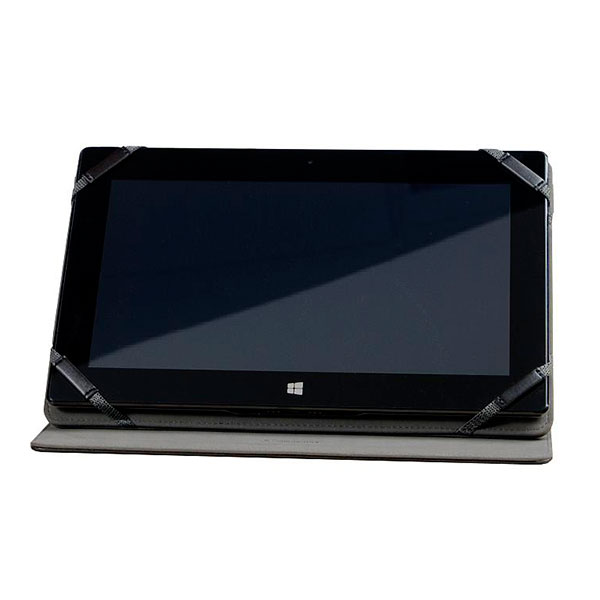

17 Планшет Планшет. 1 #

Компания АналитПромПрибор поставляет PQM-710 по всей России: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Байкальск, Балаково, Балтийск, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Железногорск, Звенигород, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мичуринск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Новый Оскол, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города.

Цена PQM-710 соответствует цене производителя. Для того чтобы купить PQM-710, необходимо в произвольной форме прислать заявку на электронную почту info@analytprom.ru  или позвонить нам по телефонам, указанных в контактах.
